【故障現場】奇力達封閉型故障定位方法分享

2025年02月25日

奇力達的QLD-301智能電纜故障測距儀，6波形同屏對比，可以簡單準確的判斷故障點位置，更容易發現隱性故障點的位置。QLD8000電纜路徑儀彩屏羅盤，帶電和不帶電電纜路徑均可查詢，一鍵測深功能，最大可測得20m的深度。

【故障現場】奇力達封閉型故障定位方法分享

什么是封閉型故障？

封閉型故障是指在電纜的某個位置（特別是中間或終端頭內），由于某種原因（如電纜制造缺陷、敷設方式不當、環境因素等）導致電纜的絕緣層被破壞，但外護套并沒有破損，形成了一個相對封閉的故障點。?

封閉型故障會影響測試嗎？

封閉型電纜故障測試時，故障點處的外護套沒有破損，高壓放電時聲音信號不能良好傳輸?shù)降孛?；同時泄露電流也不能泄露到地面上的故障類型。因此，需要采用特殊的方法來檢測和定位這種故障。

遇到這類型故障怎樣測試？

這類故障對測距儀的準確度和路徑儀的準確度要求較高。因為大多數此類故障點不能直接精確定位。所以往往采用間接法，這就要求測距儀的測距誤差盡量小，用路徑儀判斷走向，同時用推尺查找電纜故障位置（參考測距儀的測量結果）。在預定位的故障距離區域內，開挖后將探頭貼到電纜本體上，用聲磁時間差判斷故障點的方向及距離。

封閉型電纜故障測試現場（一）

地點：西安南三環某小區；

電纜類型：380V交聯電纜故障定位；

電纜埋設方式：土地直埋1.2米；

故障類型：封閉故障（相間閃絡故障）；

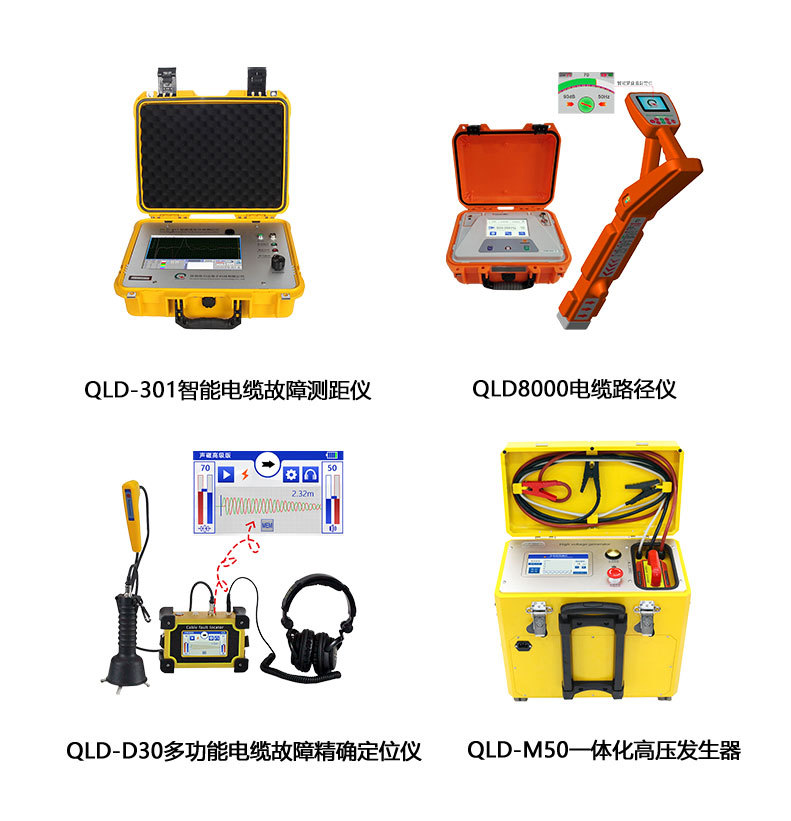

使用儀器：QLD-301智能電纜故障測距儀、QLD8000電纜路徑儀、QLD-M50電纜故障測試一體化高壓發生器、QLD-D30多功能電纜故障精確定位儀。

（一）了解現場情況

奇力達現場技術工程師米工攜帶電纜故障測試設備到達小區。小區的電纜是一條380V的交聯電纜，已經埋設10幾年，期間小區綠化帶改造等施工，具體電纜的位置不明確，埋深基本明確在1米左右。

（二）故障性質判斷

用2500V電子絕緣電阻測試儀測得該故障電纜相間的絕緣阻值A(chǔ)BCN分別為0.2MΩ、0.2MΩ、0.1MΩ、0.5MΩ，由此判斷此電纜相間閃絡故障。

（三）測試電纜故障距離

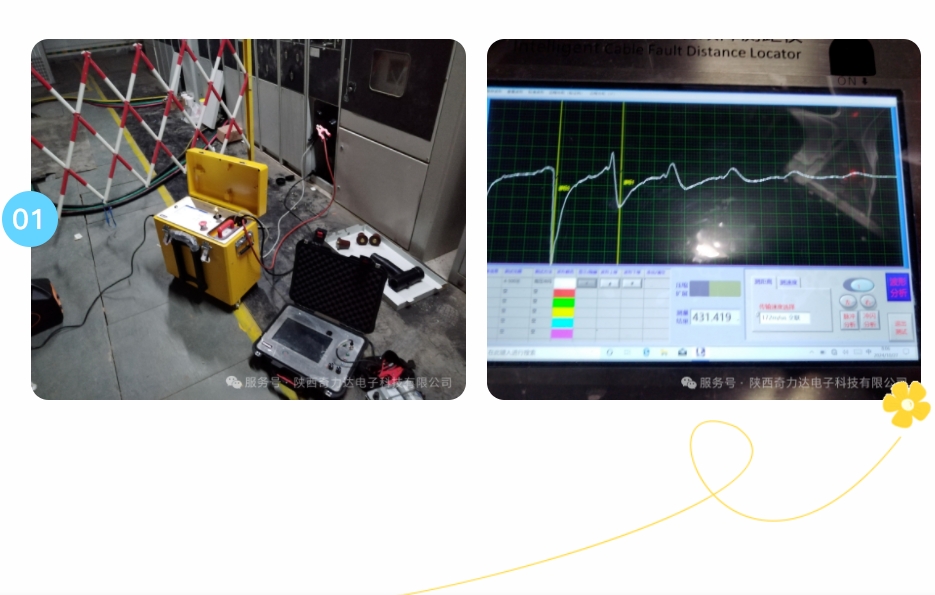

用2500V電子絕緣電阻測試儀測得該故障電纜相間的絕緣阻值A(chǔ)BCN分別為0.2MΩ、0.2MΩ、0.1MΩ、0.5MΩ，由此判斷此電纜相間閃絡故障。用QLD-301智能電纜故障測距儀的低壓脈沖法測得電纜全長431.419米，配合QLD-M50電纜故障測試一體化高壓發生器，用高壓充閃法測得故障距離為106.425米。

（四）電纜路徑查找及故障位置精確定位

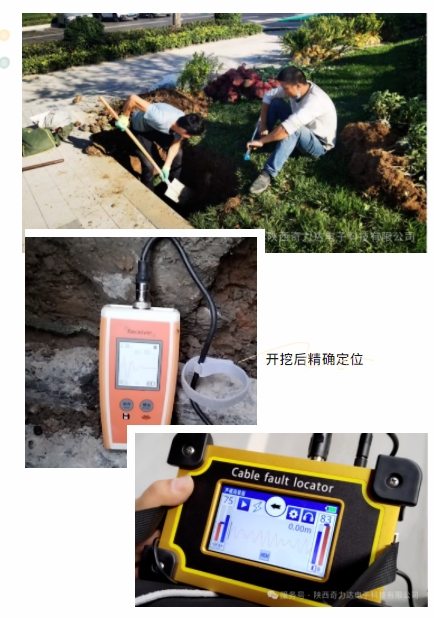

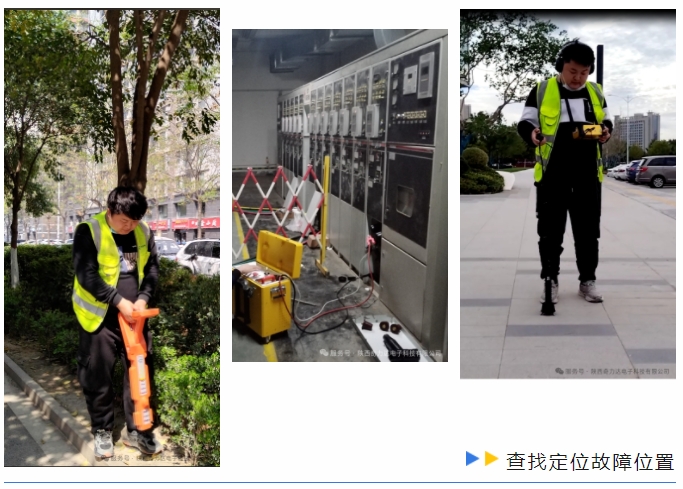

用QLD8000帶電電纜路徑儀查找電纜的路徑106米處標記，點擊一鍵測深，顯示電纜埋深1.2米。用QLD-D30電纜故障定位儀聲磁模式在故障點處附近精確定位，沖擊放電時聲音較小，技術人員不能明確標記電纜故障點的位置。隨后在有聲音信號范圍內開挖。

（五）開挖、識別、修復

在故障點確認開挖以后，發現此處有5條電纜而且所有電纜表面完好無損，無法確認故障電纜；此時用QLD-S40帶電電纜識別儀，對5條電纜進行識別，識別后找到故障電纜，用QLD-D30電纜故障定位儀貼在故障電纜表面，精確定位故障點位置，在故障點進行切割修復。

測試總結

本次現場是直埋電纜，且埋深1米左右，正常情況下故障點放電聲音會很明顯。當時用高壓進行沖擊放電時聲音很小，故障點位置判斷不明確，技術人員經驗豐富，很快判斷此故障點是封閉故障，立刻決定用非常規手法測試，根據路徑儀測試的故障距，用推遲結合路徑儀確定大概位置，先開挖，后定位，再進行修復。

奇力達的QLD-301智能電纜故障測距儀，6波形同屏對比，可以簡單準確的判斷故障點位置，更容易發現隱性故障點的位置。QLD8000電纜路徑儀彩屏羅盤，帶電和不帶電電纜路徑均可查詢，一鍵測深功能，最大可測得20m的深度。
